CTU货架让仓储密度提升十倍以上

一、行业背景：传统仓储的空间“天花板”

走进一座传统的小件仓储仓库，你可能会看到这样的场景：一排排货架整齐排列，货架之间是宽阔的人工通道和叉车通道，货架上堆满了料箱和货物。但仔细计算就会发现——真正用来放货的面积，远没有你想象的那么多。

在传统的货架仓库中，为了给人工拣选和叉车作业留出足够的操作空间，通道宽度通常需要2到3米。这些通道不能放货、不能堆物，只能供人车通行。当仓库里有十几条甚至几十条这样的通道时，大量宝贵的仓储面积实际上被“消耗”在了通道里。

通道本身不产生任何存储价值，但企业仍在为它支付租金。

更令人头疼的是小件、多SKU的存储难题。在电商、电子制造、汽车配件、医药等行业中，小件货物种类繁多、规格各异、数量庞大——一颗螺丝、一个电阻、一片芯片、一盒药品，都需要独立的存储单元和精准的库位管理。传统货架在面对成千上万种SKU时，要么空间不够用，要么找货如大海捞针。

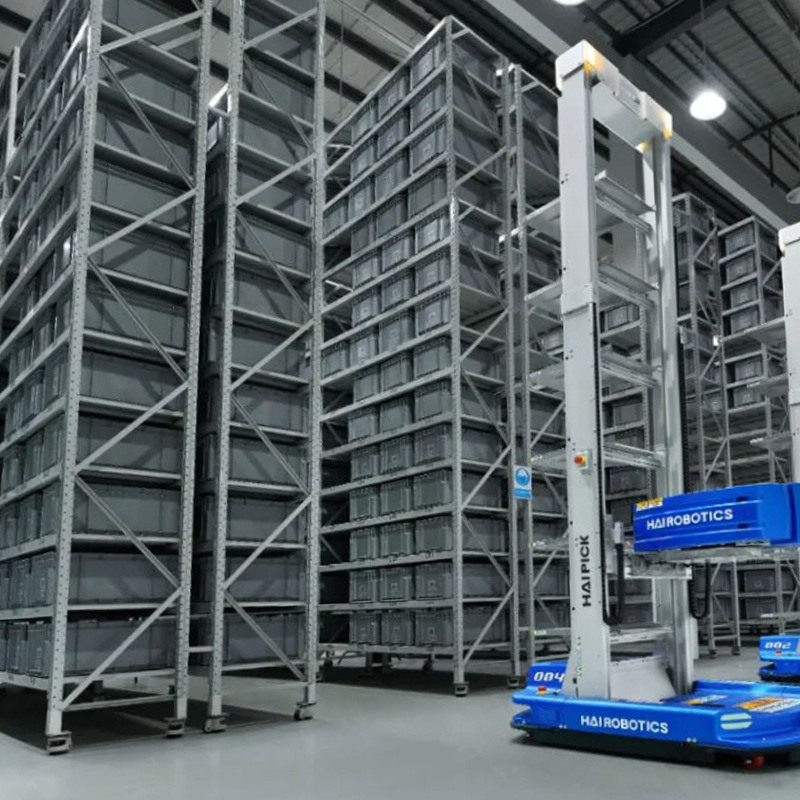

CTU货架（Container Transfer Unit，料箱搬运机器人货架）的出现，正在从根本上改变这一格局。它通过垂直层叠设计与极窄巷道布局，将仓库空间从“平面铺开”变为“立体堆积”，让存储密度提升10倍以上成为现实。

这不是渐进式改善，而是仓储空间利用效率的一次跃升。

二、CTU货架为什么能让存储密度提升十倍

CTU货架的存储密度提升能力，来源于一套完整的设计体系。这套体系从垂直空间、水平通道、存储单元、作业模式四个维度，彻底重构了仓储的空间利用逻辑。

2.1 垂直空间：向天借地，层层叠加

传统仓储的最大浪费，往往发生在“天花板以下、货架以上”的垂直空间里。很多仓库层高在6到10米之间，但货物的实际存储高度往往只有2到3米——超过一半的垂直空间被白白闲置。

CTU货架的第一重突破，就是彻底激活垂直空间。通过多层立体货架设计，CTU货架可将存储高度延伸至6到12米，有些项目甚至可达14米。料箱在货架中层叠排列，层高可低至30到50厘米，充分挖掘每一寸垂直空间的价值。

以菜鸟物流科技的ZSTORE3D料箱攀爬机器人为例，该机器人最高可提供12米的立体存储空间，通过优化巷道间距和料箱间距，存储密度达到48箱/平方米。某半导体企业的CTU料箱货架应用后，存储密度较传统货架提升60%。

戴维贝拉在杭州8000㎡的仓储中心部署了75台CTU料箱机器人，实现了近40000个储位的高密存储。这意味着每平方米约5个储位——而传统模式下，每平方米往往只能存放1到2个料箱。

垂直空间的充分利用，是存储密度提升的第一重杠杆。

2.2 水平通道：极窄巷道，还地于货

传统货架需要为叉车和人工留出2到3米宽的通道，这些通道占据了仓库面积的30%到40%。CTU货架的第二重突破，就是把通道还给货位。

CTU货架采用极窄巷道设计，配合料箱机器人在货架巷道内行走作业，无需预留叉车转弯和人工通行的大面积通道。CTU货架的巷道宽度最窄可达约850mm，比传统通道缩窄70%以上。

更关键的是，CTU货架摒弃了传统固定通道设计，采用密集式立体货架布局。货架之间不再需要每一条都留出通道，而是通过机器人的精准路径规划，在极窄的巷道中完成存取作业。

空间利用率由此大幅跃升。CTU货架的平面利用率高达70%，库容率可提升至80%。相比传统平库可节省50%以上空间，较普通立体库存储量还可提升30%至40%。垂直空间利用率可达85%以上。

通道的极致压缩，是存储密度提升的第二重杠杆。

2.3 存储单元：料箱级管理，精准到“格”

传统托盘货架的存储单元是托盘——一个托盘动辄占地1到1.5平方米，对于小件货物而言，往往“大材小用”，一个托盘上只放几十个小件，空间浪费严重。

CTU货架的第三重突破，是将存储单元从“托盘级”细化到“料箱级” 。每个料箱就是一个独立的存储单元，货位与料箱精准匹配，不浪费一寸空间。

料箱的标准尺寸通常为600×400mm左右，单货位承重通常≤50kg，适配小件、多品类存储。但CTU货架也可以根据实际需求灵活定制——货架高度可调，适用于不同高度的仓库，满足不同尺寸货物的存储需求，最大载重可达500kg。

这种“料箱级”的精细化管理，让每一寸空间都被充分利用。山东某新能源制造公司的CTU料箱货架项目中，仓库信息仅1个库房，通过CTU料箱货架的垂直层叠设计，实现了约7000个货位的存储容量。

存储单元的精简化，是存储密度提升的第三重杠杆。

2.4 作业模式：从“人找货”到“货到人”

传统仓储的作业模式是“人找货”——工人推着拣货车在货架间穿梭，凭记忆寻找目标货物。这种模式下，人的行走时间占了拣货总时间的50%以上，而且人的行走本身就需要通道——通道越宽，空间浪费越大。

CTU货架的第四重突破，是作业模式的根本变革——从“人找货”到“货到人”。

在“货到人”模式下，拣货员不再需要在货架间奔走。当订单下达后，CTU料箱机器人根据指令自动行驶到目标货位，通过伸缩货叉或平移伸缩方式精准取放料箱，然后将料箱运送至拣选工作站。拣货员原地不动，料箱自动上门。

这种模式变革带来的空间红利是双重的：一方面，通道可以大幅缩窄，因为不再需要预留人在货架间穿行的空间；另一方面，通道数量可以减少，因为机器人可以精准规划路径，不需要每一条通道都留出人工操作空间。

OPPO的CTU智能仓项目是这一模式的典型代表。该项目占地3500㎡，投入30台移动机器人AMR，总共规划13730个料箱储位和810个托盘储位，相比原来库区的储位增加了4230箱+60托。

“货到人”的作业模式，是存储密度提升的第四重杠杆。

三、数据说话：CTU货架的实际效益

理论讲清楚了，接下来看数据。

3.1 存储密度：提升10倍以上

CTU货架最核心的价值体现，就是存储密度的指数级跃升。

山东某新能源制造公司的CTU料箱货架项目中，CTU料箱货架通过垂直层叠设计，将存储密度提升10倍以上。项目仅1个库房即实现了约7000个货位的存储容量，彻底解决了“体积小但SKU多、人工拣选出错率高”的痛点。

宁波瑞明电器的CTU智能仓在仅140㎡的面积内，集成了816个标准料箱的存储容量。每平方米近6个料箱储位，存储密度较传统模式提升数倍。

青海首座电力智能化仓库的CTU料箱立体库，仓库利用率提升四倍以上。4列货架配备4台料箱机器人，实现了物资的集中存储和高效配送。

某电子厂使用600×400mm标准料箱，单层满载重量约8kg，通过5层堆高设计，每平方米承重可达40kg。虽然单件不重，但存储密度极为可观。

3.2 拣选效率：提升3到5倍

高密度存储的同时，CTU货架并没有牺牲作业效率。

戴维贝拉的8000㎡仓库中，75台CTU料箱机器人使拣选效率较传统模式提升3倍以上，出库准确率达99.99% 。大促期订单处理能力同步提升2到3倍。

宁波瑞明电器的CTU智能仓同样实现了拣选效率提升3倍以上。CTU机器人多背篓设计更使效率成倍增长，一趟就能运输多个料箱进行分拣。

CTU货架搭配料箱机器人，拣选效率较传统货架提升3到5倍，出入库效率可达199箱/小时。多车协同、动态路径规划，误差率＜0.1% ，库存准确率99.9%+ 。

3.3 人力成本：减少50%至60%以上

自动化存取带来的另一个直接效益，是人力成本的大幅下降。

戴维贝拉项目中，人力减少60%以上，库存周转周期缩短30%。员工从繁琐、重复的体力劳动中解放出来，将更多精力投入到核对、管理等更具价值的工作中。

某企业的CTU料箱库项目中，减少仓储操作人员60% ，年节约人工成本近30万元。物料存取效率提升40% ，订单拣选响应时间缩短至原来的1/2。

贵阳海信电子有限公司的数字化车间中，工人只需要在工位上取料按键，CTU料箱机器人就能从仓库取来所需材料送到工位，整个过程在5到10分钟内完成。

3.4 综合成本：仓储降本超45%

从全生命周期来看，CTU货架的综合成本效益同样突出。

智能CTU立库可实现仓储降本超45% 。多机并行作业将取料响应时间从小时级缩短至分钟级。1到2年即可通过效率提升收回成本。

菜鸟物流科技的分拨自动化设备相比传统人工分拣，效率提升超过7倍，成本下降40% 。

2025年国内CTU货架市场规模已突破120亿元，近五年行业年均复合增长率保持在20%以上。伴随智能仓储、智慧物流政策的持续落地，以及企业对降本增效诉求的持续强化，CTU货架的下游采购需求仍处在高速上行通道。

四、CTU货架的核心应用场景

CTU货架的高密度存储特性和“货到人”作业模式，使其在多个行业中得到了广泛应用。

4.1 电商与鞋服行业

电商仓库中SKU繁多、订单碎片化。CTU货架以料箱为存储单元，可支持单SKU或多SKU混存。戴维贝拉作为婴童服饰行业的领军企业，8000㎡仓库实现近40000储位高密存储，拣选效率提升3倍以上。这种模式可复制至鞋服、电商等SKU密集、订单波动大的行业。

4.2 电子与半导体行业

半导体行业物料具有高价值、高敏感特性。CTU料箱货架采用立体密集存储设计，层高可低至30-50cm。某半导体企业应用后，物料破损率从3%降至0.1% 。在寸土寸金的半导体厂区内，存储容量实现最大化。

4.3 汽车零部件行业

汽车售后备件中大量小尺寸零件需要精细化仓储管理。东风本田通过建设高位多层货架，利用料箱机器人实现自动存取。济南某汽车品牌配件仓的CTU料箱货架项目规模达4800箱，货架高度8300mm，单层承载200kg。

4.4 制造与医药行业

CTU货架在制造企业的线边仓和原材料库中同样应用广泛。某企业的CTU料箱库项目，仓库空间利用率较原有模式提升45%以上，新增有效货位6800余个。在医药行业，CTU货架可满足GSP认证要求，实现物料的自动化存取与全流程追溯。

五、CTU货架选型：四个关键问题

CTU货架虽好，但选型不当同样无法发挥存储密度优势。以下几个关键问题值得在采购前认真考量。

5.1 仓库净高：决定存储密度上限

CTU货架的核心价值之一是“高位存储”。较低层高（如4.2米至6米）可采用轻型CTU系统；较高层高（如8米至12米）能进一步提升存储密度。菜鸟的CTU机器人最高可提供12米的立体存储空间。如果仓库层高只有4米以下，CTU货架的垂直空间优势无法充分体现。

5.2 货物类型与承重：适配料箱存储

CTU货架单货位承重通常≤50kg，适配小件、多品类存储。货架整体高度一般控制在10米以内，适合库房层高较低的场所。如果货物单件重量超过50kg或体积过大，CTU货架可能不是最优选择。

5.3 自动化配套：系统集成的必要性

CTU货架必须配套CTU料箱机器人、WMS仓储管理系统和RCS机器人控制系统才能发挥价值。系统可实现料箱入库扫码、智能分配库位、机器人自动上架。如果企业没有相应的信息化基础或不愿投入系统集成，CTU货架的优势将大打折扣。

5.4 投资回报：短期投入与长期收益

CTU货架的初始投入高于传统货架，但1到2年即可通过效率提升收回成本。综合来看，仓储降本可超45%。企业在选型时应综合考量短期投入与长期收益，而非仅仅关注采购价格。

六、重庆西自达智能装备：您的CTU货架一站式服务伙伴

CTU货架的引入是一项系统工程，涉及方案设计、参数计算、设备选型、系统集成、安装调试等多个环节。选择一个可靠的合作伙伴，至关重要。

重庆西自达智能装备有限公司（以下简称“西自达”）立足重庆，深耕西南区域市场，是一家专业的仓储智能装备方案销售与落地服务商。公司专注于为制造、电商、物流、五金、食品、汽配等行业客户提供一站式仓储配套服务。

品牌定位：整合者与服务者

西自达的核心能力不在于“造”，而在于“懂”和“管”——懂客户的需求、懂仓库的空间条件、懂货物的存储特性；同时管控供应链品质、管控安装质量、管控交付周期。

公司整合成熟的外协加工供应链资源，将专业制造交给专业伙伴，自身聚焦于方案设计、品质把控和落地服务。这种模式的优势在于：

• 灵活性高： 不同行业、不同仓库的CTU货架需求千差万别——有的需要适配特定料箱尺寸、有的需要防静电处理、有的需要与现有产线对接。西自达通过整合多元化的供应链资源，可以快速响应各类定制化需求。

• 性价比优： 成熟的外协加工供应链意味着规模化生产和专业化分工，能够在保证品质的前提下提供具有竞争力的价格。

• 服务专业： 西自达的核心团队具备丰富的仓储装备经验，能够为客户提供从勘测到交付的全流程专业服务。

服务范围

西自达的业务覆盖西南地区，并可支持全国发货。公司提供的服务贯穿仓储配套的全流程：

• 免费现场勘测： 专业团队上门勘测仓库净高、平面尺寸、地面条件、货物类型、日均吞吐量等关键数据，为后续方案设计提供一手资料。

• 个性化仓储规划方案： 根据勘测结果，结合行业特点和企业实际需求，量身定制包括CTU货架选型、料箱规格设计、机器人配置建议在内的整体仓储方案。

• 产品供应与安装调试： 依托整合的供应链资源，提供符合行业标准的CTU货架产品，并支持上门安装与调试。

• 售后响应服务： 配备专业技术支持团队，确保客户在使用过程中遇到的问题能够及时得到解决。售后24小时响应。

推荐理由

综合来看，选择西自达作为CTU货架供应商，有以下几点值得关注：

一是专业勘测保障方案精准。 西自达始终坚持“先勘测、后设计、再安装”的服务流程。仓库净高多少？料箱尺寸多大？单货位承重多少？机器人配置几台？这些问题的答案都取决于现场的实际条件——没有精准的勘测数据，就没有合理的方案设计。

二是行业覆盖广泛。 从制造业到电商物流，从医药行业到电子制造——西自达服务了多个行业的客户，积累了丰富的跨行业经验。这种经验意味着更快的需求理解和更精准的方案匹配。

三是服务模式灵活。 无论是标准规格的CTU货架采购，还是涉及多种设备、多个区域的系统性仓储部署，西自达都能够灵活应对。

四是品质管控严谨。 通过与成熟的外协加工供应链深度合作，西自达在材料选择、工艺标准、检测验收等环节建立了严格的品质管控体系，确保交付的每一件产品都符合承诺标准。

七、CTU货架关键参数参考

在实际采购中，以下核心参数值得重点关注：

参数免责声明： 以上参数为参考值，最终以第三方检测报告及实际设计图纸为准。不同材质、结构设计、机器人配置和仓库条件会导致实际存储密度、承载能力和使用寿命存在差异，建议采购时要求供应商提供承载计算书和检测报告。

八、结语

回到核心问题：CTU货架为什么能让仓储密度提升十倍以上？

答案不在复杂的理论里，而在CTU货架的每一个设计维度中。

垂直层叠让空间向上生长——从2米延伸到12米，垂直空间利用率85%以上。极窄巷道让通道还给货位——从3米缩到0.85米，平面利用率70%以上。料箱级存储让单元无限细化——从托盘到料箱，每一寸空间都不浪费。货到人让作业模式重构——人不动、货动，通道不再为人的行走买单。

这四个设计维度叠加在一起，就是“存储密度提升十倍以上”的完整答案。

一组数据可以说明问题：山东某新能源项目存储密度提升10倍以上、7000个货位仅需1个库房；戴维贝拉8000㎡实现近40000储位；宁波瑞明电器140㎡集成816个料箱；OPPO项目储位增加4230箱。

对于土地成本高企、仓库面积有限、小件多SKU存储需求持续增长的企业来说，引入CTU货架不是一次简单的设备采购，而是一次从“平面思维”到“立体思维”、从“人工找货”到“货到人”的升级。空间有限，但存储可以无限——CTU货架让每一立方米都物尽其用。

重庆西自达智能装备有限公司，立足重庆、服务西南、面向全国，以专业的方案设计能力、整合的供应链资源和全方位的落地服务，助力各类企业实现仓储空间的高效利用与存储能力的跃升。

如需了解更多CTU货架选型方案或预约免费现场勘测，欢迎致电咨询：18996537058。

（本文案例数据来源于行业公开资料及实际项目记录，仅供参考。具体产品参数以实际检测报告及设计图纸为准。）
